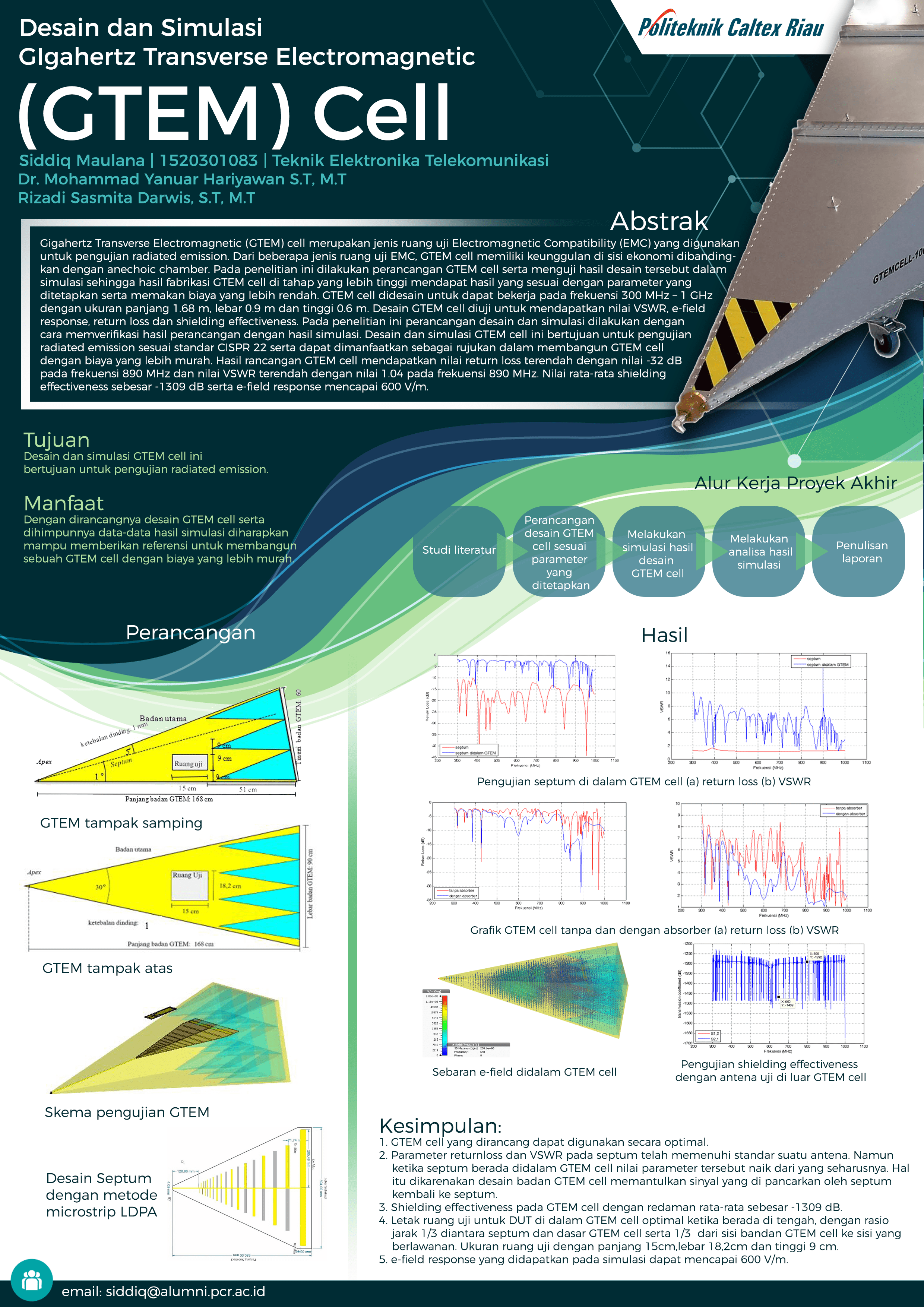

Gigahertz Transverse Electromagnetic (GTEM) cell
merupakan jenis ruang uji Electromagnetic Compatibility (EMC)
yang digunakan untuk pengujian radiated emission. Dari beberapa
jenis ruang uji EMC, GTEM cell memiliki keunggulan di sisi
ekonomi dibandingkan dengan anechoic chamber. Pada penelitian
ini dilakukan perancangan GTEM cell serta menguji hasil desain
tersebut dalam simulasi sehingga hasil fabrikasi GTEM cell di
tahap yang lebih tinggi mendapat hasil yang sesuai dengan
parameter yang ditetapkan serta memakan biaya yang lebih rendah.
GTEM cell didesain untuk dapat bekerja pada frekuensi 300 MHz
– 1 GHz dengan ukuran panjang 1.68 m, lebar 0.9 m dan tinggi 0.6
m. Desain GTEM cell diuji untuk mendapatkan nilai VSWR, efield response, return loss dan shielding effectiveness. Pada
penelitian ini perancangan desain dan simulasi dilakukan dengan
cara memverifikasi hasil perancangan dengan hasil simulasi.
Desain dan simulasi GTEM cell ini bertujuan untuk pengujian
radiated emission sesuai standar CISPR 22 serta dapat
dimanfaatkan sebagai rujukan dalam membangun GTEM cell
dengan biaya yang lebih murah. Hasil rancangan GTEM cell
mendapatkan nilai return loss terendah dengan nilai -32 dB pada
frekuensi 890 MHz dan nilai VSWR terendah dengan nilai 1.04
pada frekuensi 890 MHz. Nilai rata-rata shielding effectiveness
sebesar -1309 dB serta e-field response mencapai 600 V/m.
Kata kunci: GTEM cell, electromagnetic measurement, electromagnetic
compatibility (EMC)
