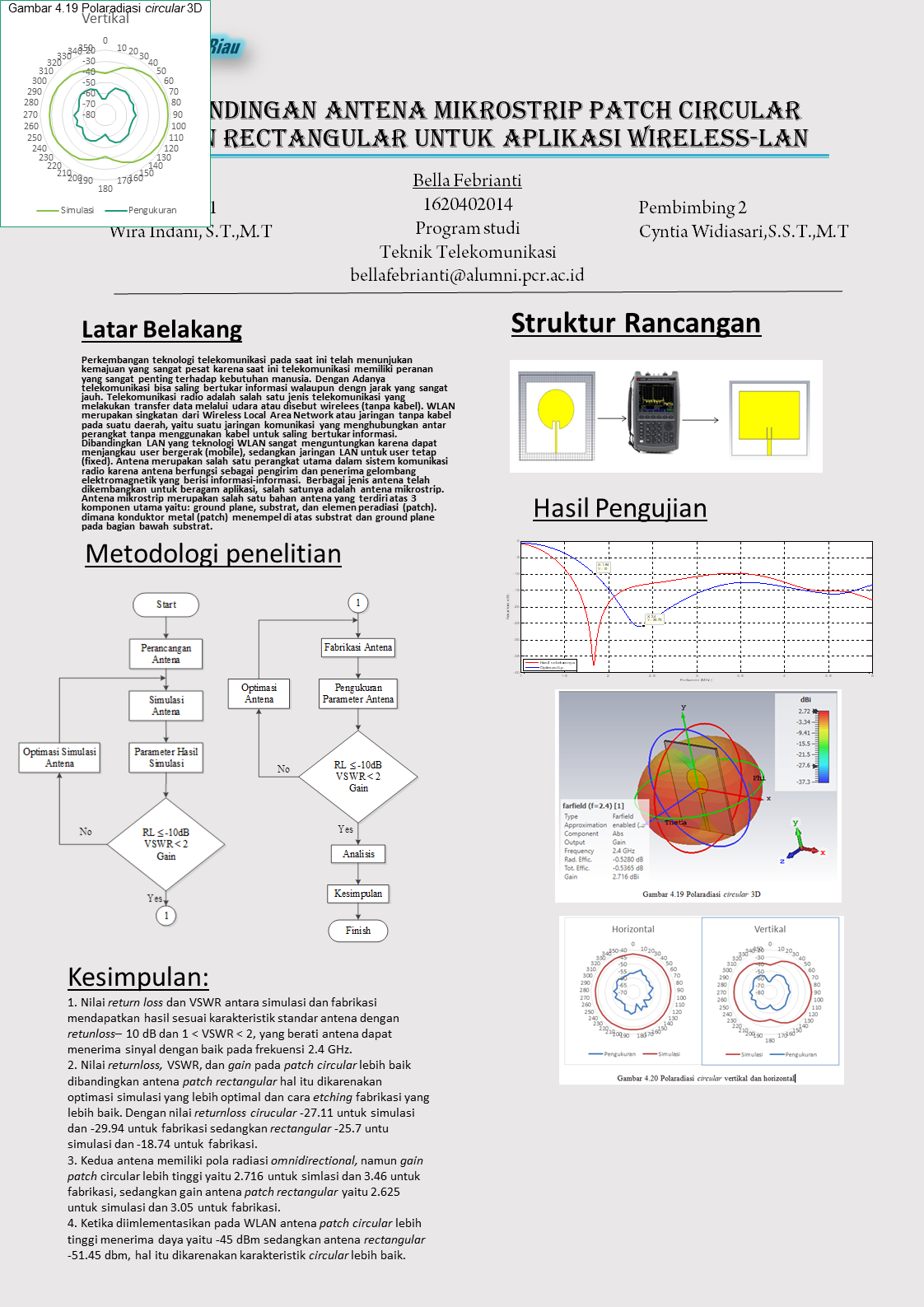

Antena merupakan bagian terpenting dalam system
komunikasi wireless. Mikrostrip adalah salah satu jenis antena yang
praktis mempunyai ukuran dan dimensi yang sederhana dan mudah
di fabrikasi. Pada penelitian ini dibahas bagaimana mendesin dan
menganalisa antena mikrostrip dengan bentuk patch circular dan
rectangular dengan spesifikasi jari-jari a=17.077 mm. saluran
pencatu Wf=3 mm, Lf=14.6 mm, dan spesifikasi substrat FR4 h=1,6.
εr=4,6. Teknik pencatu yang digunakan adalah dengan teknik
mikrostrip line feed. Perancangan dan simulasi antena mikrostrip
dilakukan menggunakan software CST. Setelah melakukan beberapa
simulasi dan fabrikasi yang sesuai standar pembuatan antena,
didapatkan hasil antena patch circular lebih baik dibandingkan
antena patch rectangular. Dimana ketika diimlementasikan pada
WLAN antena patch circular lebih tinggi menerima daya yaitu -45
dBm sedangkan antena rectangular -51.45 dbm, hal itu dikarenakan
karakteristik circular lebih baik.
Kata kunci: Antena mikrostrip, patch circular, patch rectangular,
gain, return loss, VSWR dan WLAN
