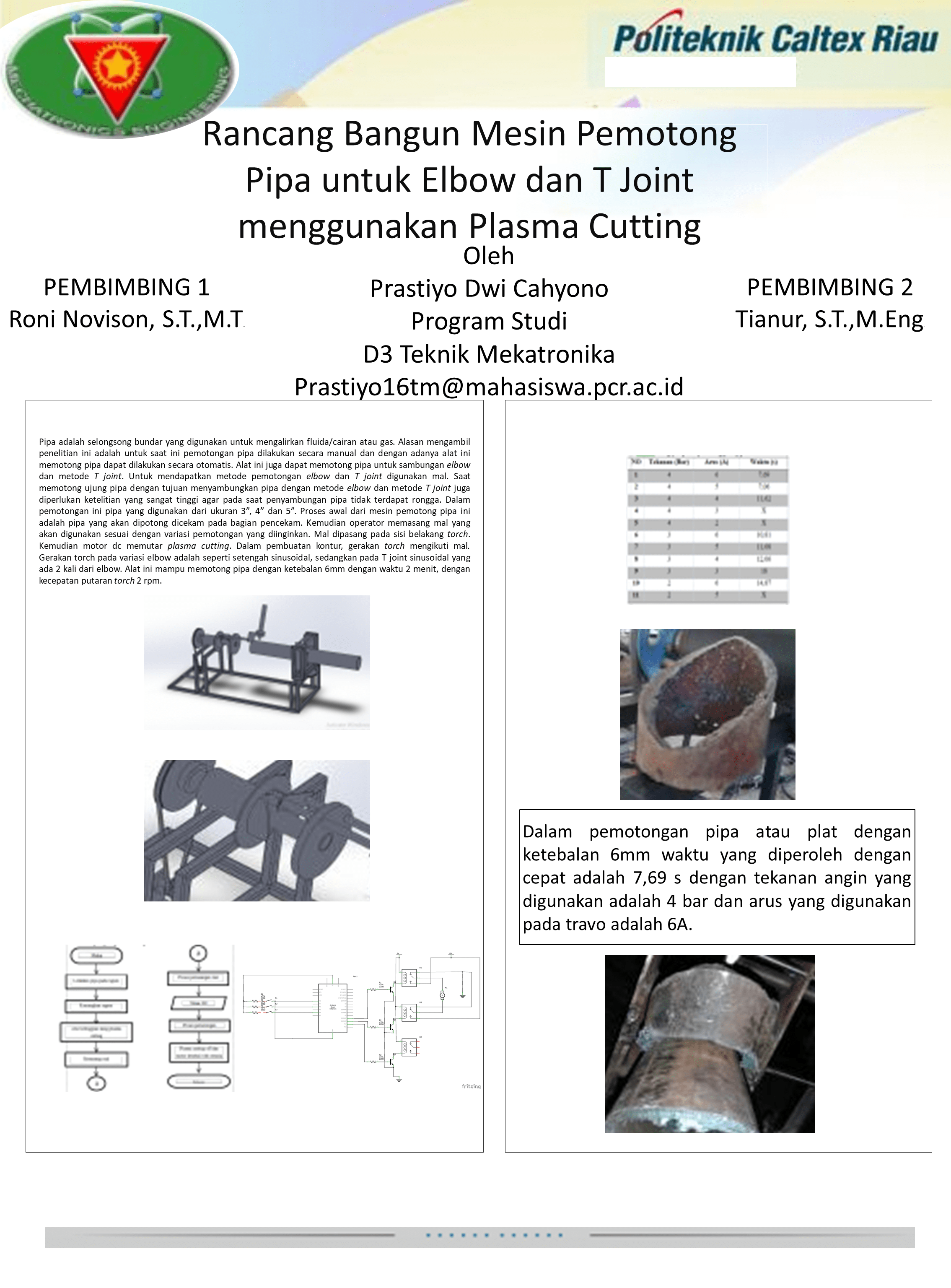

Pipa adalah selongsong bundar yang digunakan untuk
mengalirkan fluida/cairan atau gas. Alasan mengambil
penelitian ini adalah untuk saat ini pemotongan pipa dilakukan
secara manual dan dengan adanya alat ini memotong pipa
dapat dilakukan secara otomatis. Alat ini juga dapat memotong
pipa untuk sambungan elbow dan metode T joint. Untuk
mendapatkan metode pemotongan elbow dan T joint
digunakan mal. Saat memotong ujung pipa dengan tujuan
menyambungkan pipa dengan metode elbow dan metode T
joint juga diperlukan ketelitian yang sangat tinggi agar pada
saat penyambungan pipa tidak terdapat rongga. Dalam
pemotongan ini pipa yang digunakan dari ukuran 3”dan 4”.
Proses awal dari mesin pemotong pipa ini adalah pipa yang
akan dipotong dicekam pada bagian pencekam. Kemudian
operator memasang mal yang akan digunakan sesuai dengan
variasi pemotongan yang diinginkan. Mal dipasang pada sisi
belakang torch. Kemudian motor dc memutar plasma cutting.
Dalam pembuatan kontur, gerakan torch mengikuti mal.
Gerakan torch pada variasi elbow adalah seperti setengah
sinusoidal, sedangkan pada T joint sinusoidal yang ada 2 kali
dari elbow. Alat ini dapat memotong pipa unutk sambungan T
Joint, Elbow dan pemotongan lurus, tergantung dari mal yang
digunakan. Presentase keberhasilan dari pemotongan adalah
75% dari 8 kali pengujian. Alat ini mampu memotong pipa 3”
dengan ketebalan 6mm dengan waktu 51.2 s, dengan
kecepatan putaran torch 1.2 rpm.
Kata kunci : pipa, plasma cutting, kontur.
