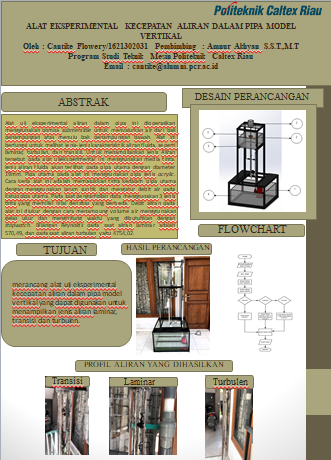

Alat uji eksperimental aliran dalam pipa ini dioperasikan menggunakan pompa submersible untuk menyalurkan air dari bak penampungan atas menuju bak penampungan bawah. Alat ini berfungsi untuk melihat jenis-jenis karakterisktik aliran fluida, seperti laminar, turbulan, dan transisi. Untuk menampilankan jenis Aliran tersebut pada alat ujieksperimental ini menggunakan media tinta. jenis aliran fluida akan terlihat pada pipa utama dengan diameter 19mm. Pipa utama pada alat ini menggunakan pipa jenis acrylic. Cara kerja alat ini adalah memasukkan tinta kedalam pipa utama dengan menggunakan jarum suntik dan mengatur debit air pada katup pipa utama. Pada saat pengambilan data menggunakan 3 jenis tinta yang memiliki nilai densitas yang berbeda. Debit aliran pada alat ini diukur dengan cara menampung volume air menggunakan gelas ukur dan menghitung waktu yang dibutuhkan dengan stopwatch. Bilangan Reynolds pada saat aliran laminar adalah 570,49, dan pada saat aliran turbulan yaitu 4754,02.

Kata kunci : Pompa Submersible. bilangan Reynolds, debit, fluida
