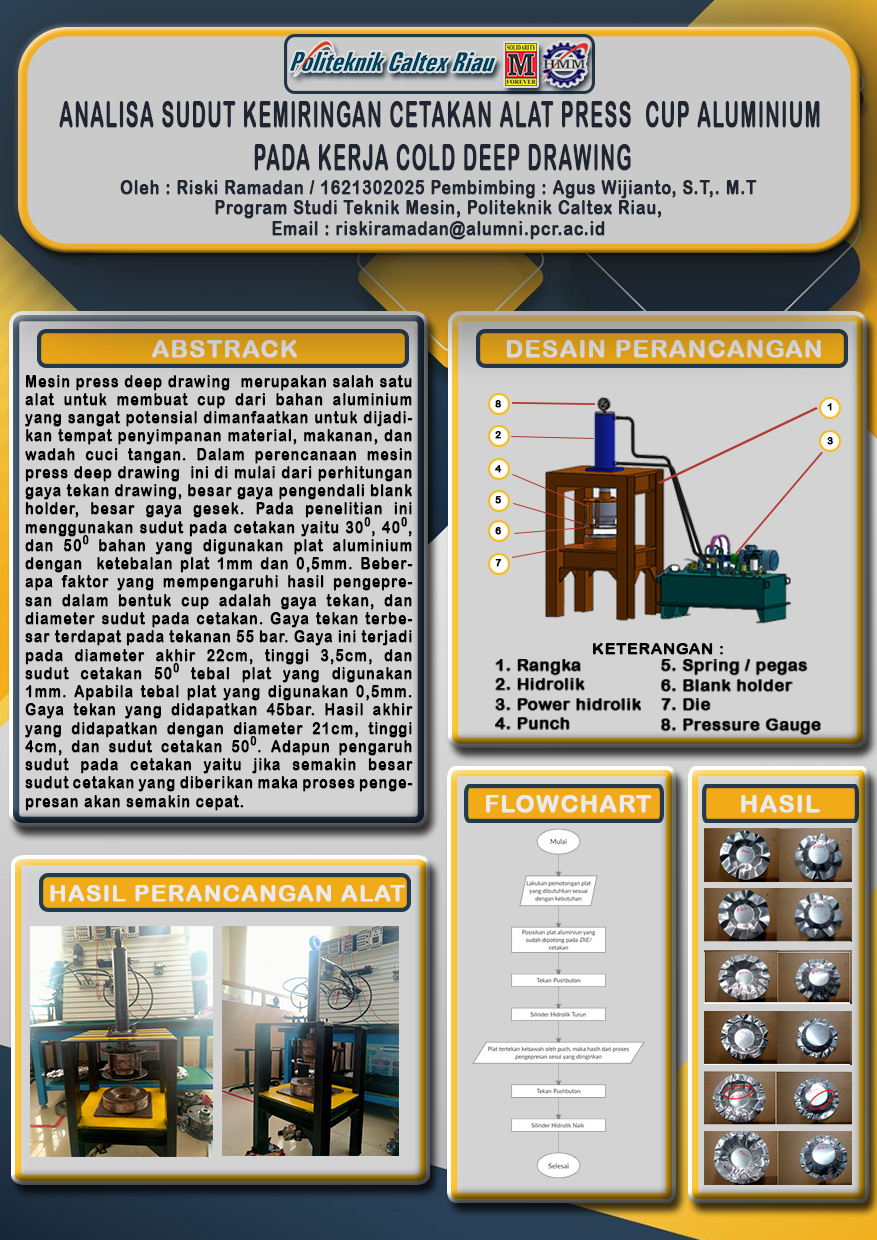

Mesin press deep drawing merupakan salah satu alat untuk
membuat cup dari bahan aluminium yang sangat potensial dimanfaatkan
untuk dijadikan tempat penyimpanan material, makanan, dan wadah
cuci tangan. Dalam perencanaan mesin press deep drawing ini di mulai
dari perhitungan gaya tekan drawing, besar gaya pengendali blank
holder, besar gaya gesek. Pada penelitian ini menggunakan sudut pada
cetakan yaitu 300
, 400
, dan 500
bahan yang digunakan plat aluminium
dengan ketebalan plat 1mm dan 0,5mm. Beberapa faktor yang
mempengaruhi hasil pengepresan dalam bentuk cup adalah gaya tekan,
dan diameter sudut pada cetakan. Gaya tekan terbesar terdapat pada
tekanan 55 bar. Gaya ini terjadi pada diameter akhir 22cm, tinggi 3,5cm,
dan sudut cetakan 500
tebal plat yang digunakan 1mm. Apabila tebal
plat yang digunakan 0,5mm. Gaya tekan yang didapatkan 45bar. Hasil
akhir yang didapatkan dengan diameter 21cm, tinggi 4cm, dan sudut
cetakan 500
. Adapun pengaruh sudut pada cetakan yaitu jika semakin
besar sudut cetakan yang diberikan maka proses pengepresan akan
semakin cepat.
Kata kunci : Power pack hidrolic, plat aluminium, punch dan die
