Motor dahlander adalah motor induksi 3 fasa yang memiliki dua
kecepatan. Perbedaan kecepatan pada motor dahlander di dapat
dengan prinsip perubahan jumlah kutub pada stator motor tersebut.

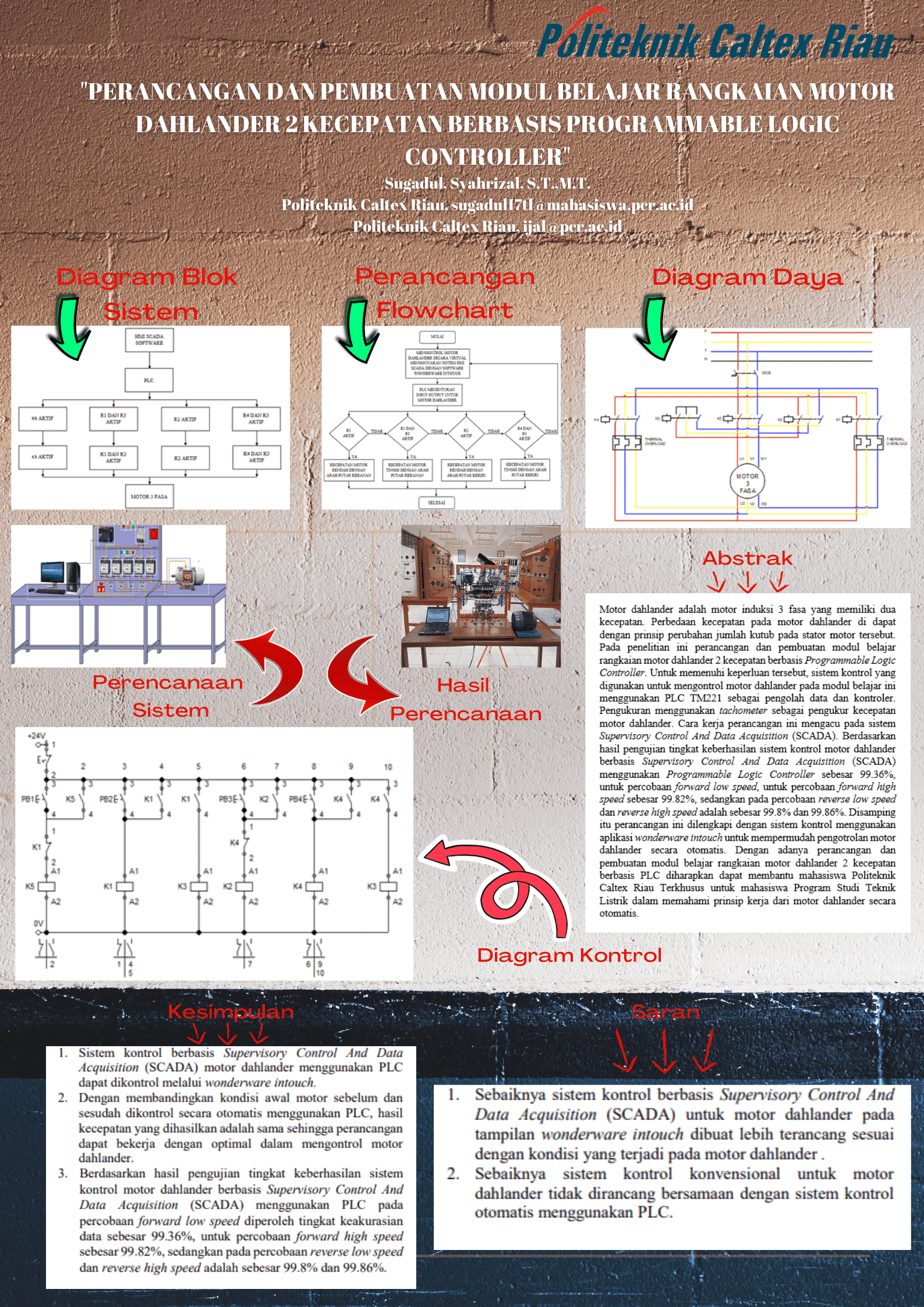

Pada penelitian ini perancangan dan pembuatan modul belajar
rangkaian motor dahlander 2 kecepatan berbasis Programmable Logic
Controller. Untuk memenuhi keperluan tersebut, sistem kontrol yang
digunakan untuk mengontrol motor dahlander pada modul belajar ini
menggunakan PLC TM221 sebagai pengolah data dan kontroler.
Pengukuran menggunakan tachometer sebagai pengukur kecepatan
motor dahlander. Cara kerja perancangan ini mengacu pada sistem
Supervisory Control And Data Acquisition (SCADA). Berdasarkan
hasil pengujian tingkat keberhasilan sistem kontrol motor dahlander
berbasis Supervisory Control And Data Acquisition (SCADA)
menggunakan Programmable Logic Controller sebesar 99.36%,
untuk percobaan forward low speed, untuk percobaan forward high
speed sebesar 99.82%, sedangkan pada percobaan reverse low speed
dan reverse high speed adalah sebesar 99.8% dan 99.86%. Disamping
itu perancangan ini dilengkapi dengan sistem kontrol menggunakan
aplikasi wonderware intouch untuk mempermudah pengotrolan motor
dahlander secara otomatis. Dengan adanya perancangan dan
pembuatan modul belajar rangkaian motor dahlander 2 kecepatan
berbasis PLC diharapkan dapat membantu mahasiswa Politeknik
Caltex Riau Terkhusus untuk mahasiswa Program Studi Teknik
Listrik dalam memahami prinsip kerja dari motor dahlander secara
otomatis.
Kata kunci: Motor Dahlander, PLC Schneider M221, Supervisory
Control And Data Acquisition (SCADA), Wonderware InTouch,
Program Studi Teknik Listrik
